Tapered Reinforcement Foundation
기술개발 배경
- - 기존 원통형의 토사-고화재 교반 개량체는 하중전이특성을 고려하지 않은 비경제적 형상
- - 기존 개량체 교반장치는 수평교반만 가능해 다층지반에서 깊이방향으로 개량체 강도가 다름
- - 개량체의 경제성과 구조안전성 극대화 위해 깊이방향으로 강도가 일정한 테이퍼형의 개량체 시공방법 필요
[하중전이특성]
[하중전이특성 고려한 최적의 개량체 형상]
공법의 특징

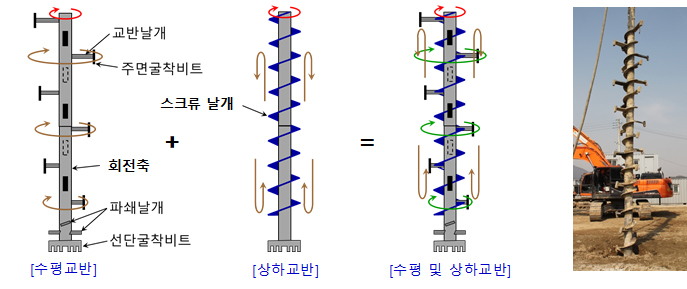

- - 3차원 교반장치를 이용한 깊이방향 강도가 균일한 테이퍼형 개량체 시공
- - 하중전이특성을 반영한 최적 단면 형성으로 재료비 최소화
- - 깊이별 강도 균일화로 개량체의 구조안전성 극대화

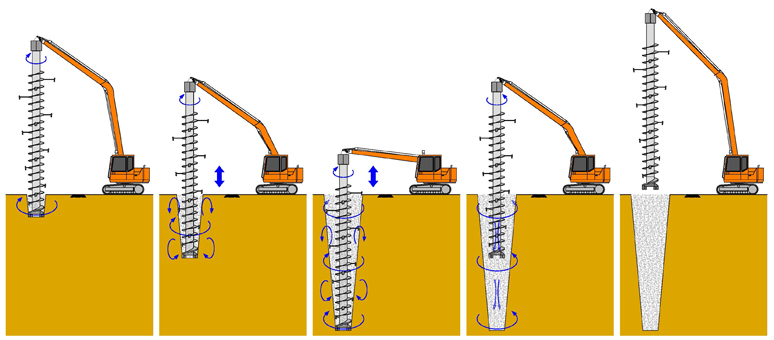

시공순서
- ① 천공시작
(정회전) - ② 천공 및 수평교반
(정회전) - ③ 수평 및 상하교반
(정회전) - ④ 교반장치 인발
(역회전) - ⑤ 시공 완료
(회전정지)
공법의 특징 및 효과 비교
| 항목 | TR | DCM | E사 공법 | D사 공법 | ||
|---|---|---|---|---|---|---|
| 교반방식 | 수평·상하교반 | 수평교반 | 수평교반 | 상하교반 | 수평교반 | |
| 개량체 형상 | 테이퍼형 | 원통형 | 2단 원통형 | 사각기둥형 | 원통형 | |
| 효과 | 깊이별 강도 | 균일 | 불균일 | 불균일 | 균일 | 불균일 |
| 재료 효용성 | 높음 | 낮음 | 보통 | 낮음 | 낮음 | |

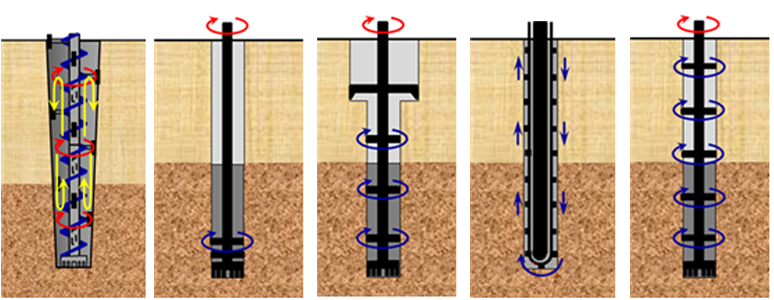

- [TR기초]
- [DCM]
- [E사]
- [D사-중층]
- [D사-심층]

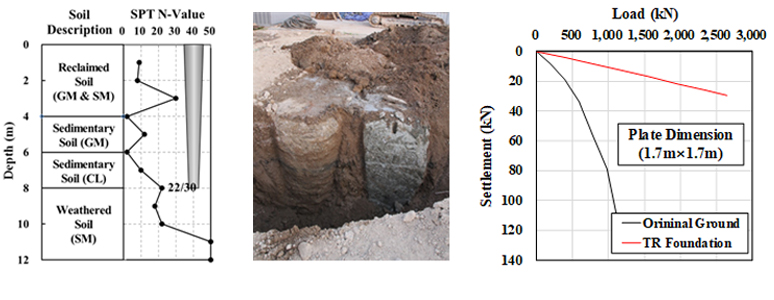

지내력 증대 효과
- - TR기초 보강(CTC=1.7m)으로 지내력 3.76배 증가
- * 원지반 허용지내력 : 471kN (25.4mm 침하 시)
- * TR기초 허용지내력 : 2,245kN (25.4mm 침하 시)
